製品情報

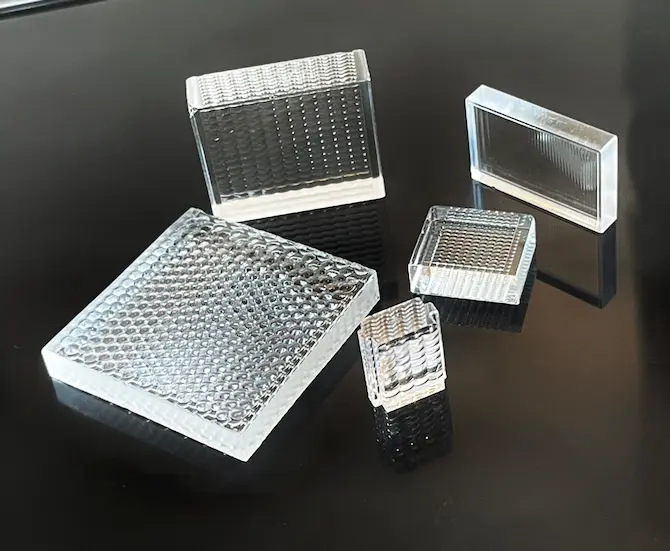

マイクロレンズアレイ（ハイパワーレーザー対応）
ハイパワーレーザーに対応しています。
特 徴
◆材料特性 : シリカガラス製のため、SiO2が99.9％以上と高純度
�� UVC〜VIS〜NIRまで高い透過率を有する
�� 耐熱性に優れており、熱膨張も小さい
◆ 加工特性
�� フレキシブルに対応可能な光学設計
・球面レンズ・非球面レンズ・シリンドリカルレンズ
�� 自由度の高い製品の実現
・最大サイズ30mm角まで

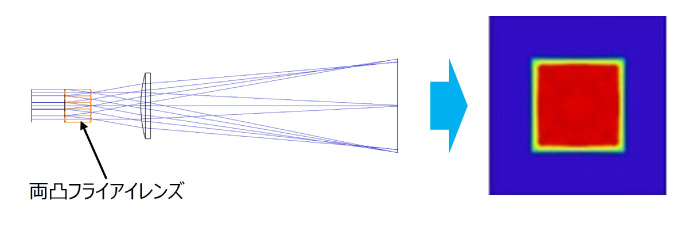

・両凸レンズにも対応
| 外形寸法 | 最大) 30×30mm |
| アレイサイズ | □0.2〜3.0mm |
| レンズ形状 | 両凸レンズ、平凸レンズ、シリンドリカルレンズ |
| アレイ形状 | 正方形、長方形、六角形、シリンドリカル |
標準品
■ 型式： DFE-25001
|
レンズ形状 |
両凸レンズアレイ |
|
外形寸法 |
25×21×8.16(mm) |
|
セルサイズ |
2.0×1.178(mm) |
|
セグメント数 |
187個（11×17） |
|
曲 率 |
R1＝2.741 / R2＝2.741 |
|
価 格 |
\148,500-（税抜\135,000-） |
マイクロレンズアレイ 25×21×8.16(mm) ※研究開発、工業用品のネット販売 ラボマイスター
■ 型式： DFE-17201
|
レンズ形状 |
両凸レンズアレイ |
|
外形寸法 |
17.2×14.56×7(mm) |
|
セルサイズ |
1.0×0.56(mm) |
|
セグメント数 |
360個（15×24） |
|
曲 率 |
R1=2.225 / R2=2.225 |
|
価 格 |
\165,000-（税抜\150,000-） |
マイクロレンズアレイ 17.2×14.56×7(mm) ※研究開発、工業用品のネット販売 ラボマイスター
■ 型式： DFE-30001
|
レンズ形状 |
両凸レンズアレイ |
|
外形寸法 |
30×30×8.38(mm) |
|
セルサイズ |
0.92×0.8(mm) 六角形 |
|
セグメント数 |
1203個 |
|
曲 率 |
R1＝2.617 / R2＝2.617 |
|
価 格 |
\187,000-（税抜\170,000-） |
マイクロレンズアレイ 30×30×8.38(mm) ※研究開発、工業用品のネット販売 ラボマイスター
■ 型式： DFE-30002
|
レンズ形状 |
両凸レンズアレイ |
|
外形寸法 |
30×29.4×7(mm) |
|
セルサイズ |
0.753×0.7(mm) |
|
セグメント数 |
1521個 |
|
曲 率 |
R1＝2.206 / R2＝2.206 |
|
価 格 |
\187,000-（税抜\170,000-） |
マイクロレンズアレイ 30×29.4×7(mm) ※研究開発、工業用品のネット販売 ラボマイスター
※光軸調整を行いながら使用する場合は、発光波長に適した保護具を必ず装着してください。
|
 |
