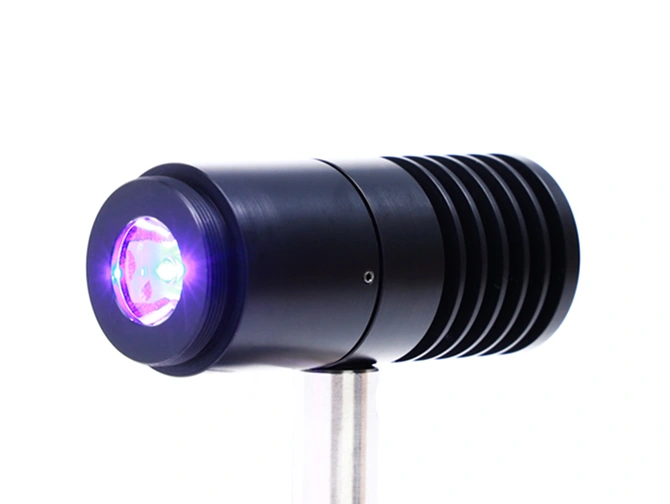

UV-SPOT (高出力UV-LED照射モジュール)

UV-SPOT(高出力UV-LED照射モジュール)は、深紫外(UV-C)をはじめとした幅広い波長に対応しており、レンズの設計技術と製造技術を組合せることにより、1つの深紫外LEDで100mW/cm2※を超える極めて高い放射照度を実現しました。
※280nmの深紫外LEDにおける照射距離50mm時の放射照度(2021年9月測定)
深紫外領域に対応することで殺菌用途のみならず、分析計測分野をはじめとする幅広い用途や研究開発においてご利用いただいています。
シンプルな構造のため、紫外線の照射装置を初めて試してみたい方にも手軽にご利用いただけます。
デモ機の貸出しを行っています、ごお問い合せフォームよりご連絡ください。
(貸出状況によりお時間を頂戴する場合がございます)


特 長

・特殊なレンズの使用により、高い放射照度を実現

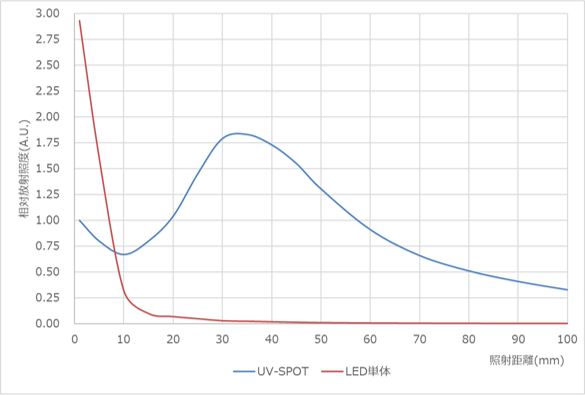

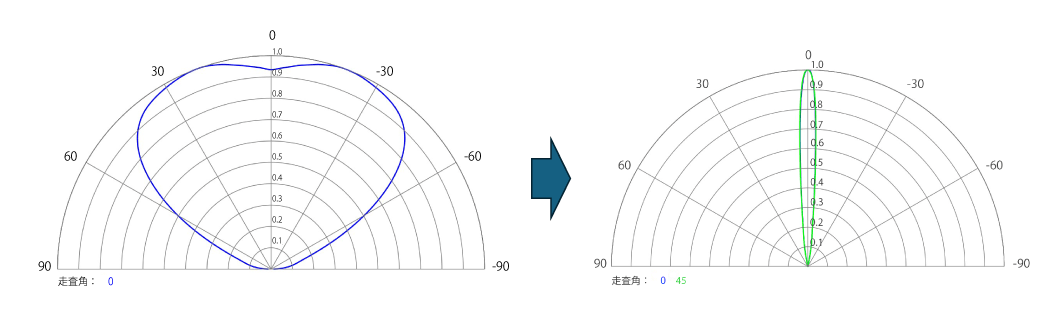

・光に指向性を持たせることで、距離を話した場合でも照度低下が少ない

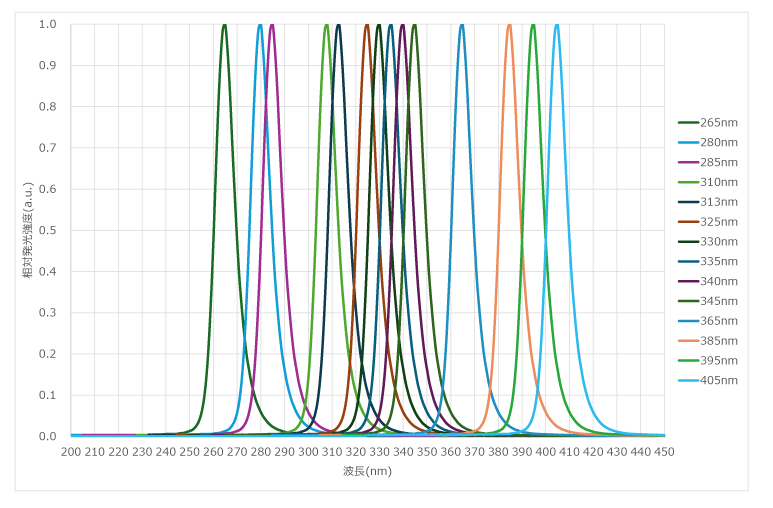

UVAからUVCまで幅広い波長バリエーション(8種類:265nm405nm)







アプリケーション(使用用途)



流水殺菌/表面殺菌、病害駆除、樹脂硬化、分析/検査機器、医療 等、幅広くご利用いただけます。







仕 様

 ※265nm、280nmの光源は通常在庫品、左記以外の光源は受注生産となります

型 番 DSL-265S DSL-280S DSL-310S DSL-325S DSL-340S DSL-365S DSL-385S DSL-405S
波 長 265 nm 280 nm 310 nm 325 nm 340 nm 365 nm 385 nm 405 nm
配光角 〔FWHM〕 約10 deg
放射照度 〔WD=50弌 40mW/cm2 100mW/cm2 35mW/cm2 20mW/cm2 580mW/cm2 680mW/cm2 550mW/cm2
順電流 〔If〕 350 mA 1000 mA
冷却方式 自然空冷
外形寸法 φ30×66 ()
重 量 約90 g
【ご注意】強い紫外線を放射しますので、点灯中は必ずメガネ、手袋等の保護具を着用してください。





 標準品 (通常在庫品)



型 番 波 長 価 格
DSL-265S 265 nm ¥55,000(税抜¥50,000)
DSL-280S 280 nm ¥55,000(税抜¥50,000)
DSL-310S 310 nm ¥55,000(税抜¥50,000)
DSL-325S 325 nm ¥66,000(税抜¥60,000)
DSL-340S 340 nm ¥66,000(税抜¥60,000)
DSL-365S 365 nm ¥51,700(税抜¥47,000)
DSL-385S 385 nm ¥51,700(税抜¥47,000)
DSL-405S 405 nm ¥51,700(税抜¥47,000)



上記  ボタンより、Web-Shop(研究開発、工業用品のネット販売 ラボマイスター)ご購入いただけます。

※通常在庫品のため納期約1週間となります。(在庫状況によりお日にちを頂く場合がございます)

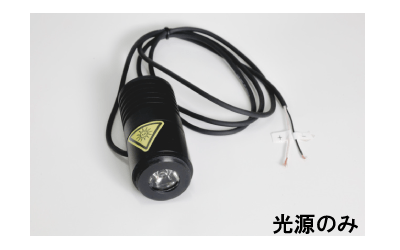

※光源のみ(電源は含みません、ご入用の際はオプションよりご選択ください。)

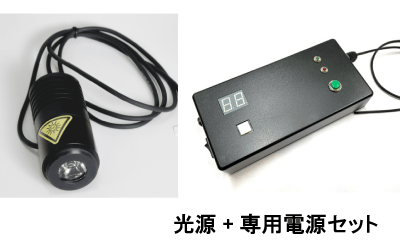

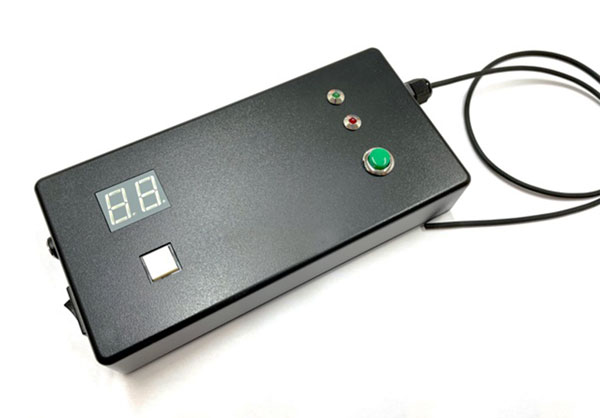

 専用電源(オプション)



UV-SPOTに対応した1灯のLEDを点灯させることに適した電源です。



【仕様】

型 番 UPS0350D10 UPS1000D10
入力電圧(DC) 12V
出力電流 0.35A 1.00A
出力電圧 2〜10V
出力電力 3.5W 10W
調光機能 〇(10段階)
外形寸法(突起部除く) 170×85.5×35.5(mm)
重 量 約200g



注意事項

本製品は紫外線を放射しますので、点灯中は必ず保護メガネ、手袋等の保護具を着用してください。
