ホーム > 製品一覧  > DUV-LED用シリカレンズ

DUV-LED用シリカレンズ

自社によるレンズ設計とすぐれたUV透過率を有しており、今後発展が期待される深紫外LED用のレンズです。
SMDタイプに合わせた標準サイズ、配光角【30°、45°、60°、75°、90°、150°】を
規格品として製作しています。
カスタムも可能ですのでお気軽にお問合せください。

特 徴



 優れた光学特性

  ・IR〜可視光〜UVと幅広い波長域で光をよく透します。

  ・特にUV領域では他の材質より優れた光透過性を有しております。

 優れた耐熱性

      ・石英ガラス等では実現が難しい複雑な形状も柔軟に対応致します。

      ・他の材質と比較してもチップ等の発熱による変形などもありません。

 試作〜量産までサポート

  ・数個〜量産レベルまで製品をご提供することができます。

  ・型成型を行う事で、低コストでの製品のご提供が可能です。

  ・光学設計を行っておりますので、カスタム対応も可能です。



レンズタイプ  (規格品)


  製品名 配光角
  DLL-350301 30°
  DLL-350451 45°
  DLL-350601 60°
  DLL-350751 75°
  DLL-350901 90°
  DLL-351501 150°

 カスタム品…ニーズに合わせたカスタム対応も可能です。お問合せ下さい。



材料物性

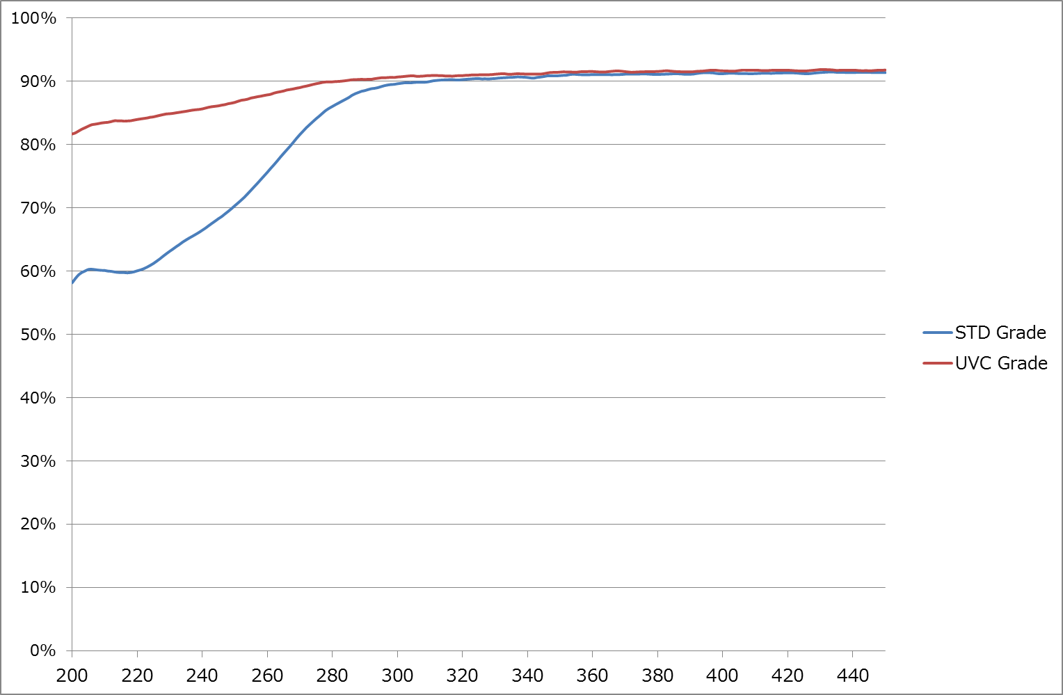

◎透過率







◎物性データ




透過率(265nm)

90%
  密度 2.2g/cm³
  ビッカーズ硬度 7701N/mm²
  熱膨張係数 5.8×10⁻⁷ K⁻¹
  最大使用温度 1000℃
