SPOT mini（小型LED照射モジュール）
SPOT miniは、環状に形成された薄板を積層したヒートシンクを用いることで放熱性を確保し、光学素子にシリカガラスレンズを使用することで小型と高出力を両立したLED照射モジュールです。
本製品は光源にLEDを使用しており、水銀ランプと比較して即時点灯が可能（ウォームアップ時間が０になり）、点灯時の省電力化を実現しました。環境負荷の低減に貢献しています。
〜 特許申請中 〜
本製品は光源にLEDを使用しており、水銀ランプと比較して即時点灯が可能（ウォームアップ時間が０になり）、点灯時の省電力化を実現しました。環境負荷の低減に貢献しています。
〜 特許申請中 〜
特 長
u 小型かつ高照度

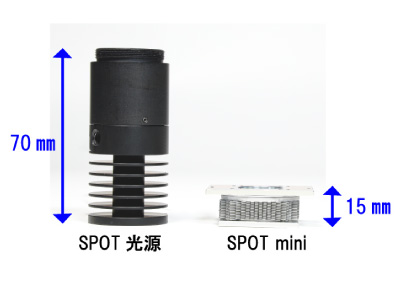

当社SPOT光源の照度を維持しつつ、サイズを約1/5に
u 用途に合わせた光学設計
使用用途に合わせた照射性能を実現しています。
u 短波長対応
255nm／280nmの波長に対応しています。
u 環境負荷に配慮
水銀ランプに比べ、消費電力を抑えたモジュールです。
仕 様
| 型 式 | DSM-255/280S |
| 対応波長 (nm) |
255nm／280nm （他の波長はお問い合わせください） |
| 放射照度 (参考値) | 60mW/cm²（WD＝50ｍｍ、280nmの場合） |
| 照射径 | Φ16ｍｍ（WD＝50ｍｍ、シミュレーション値） |
| 寸法 (mm) | 30×30×14.4（突起部含まず） |
| 重 量 | 約20(g) |
※本条件は設計値となります。
※本製品は紫外線を放射します。点灯中は必ず保護メガネ、手袋等の保護具を着用してください。
技術データ

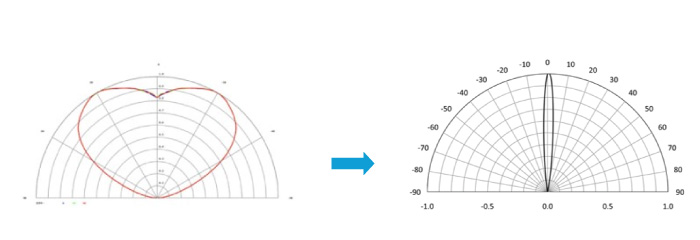

配光特性

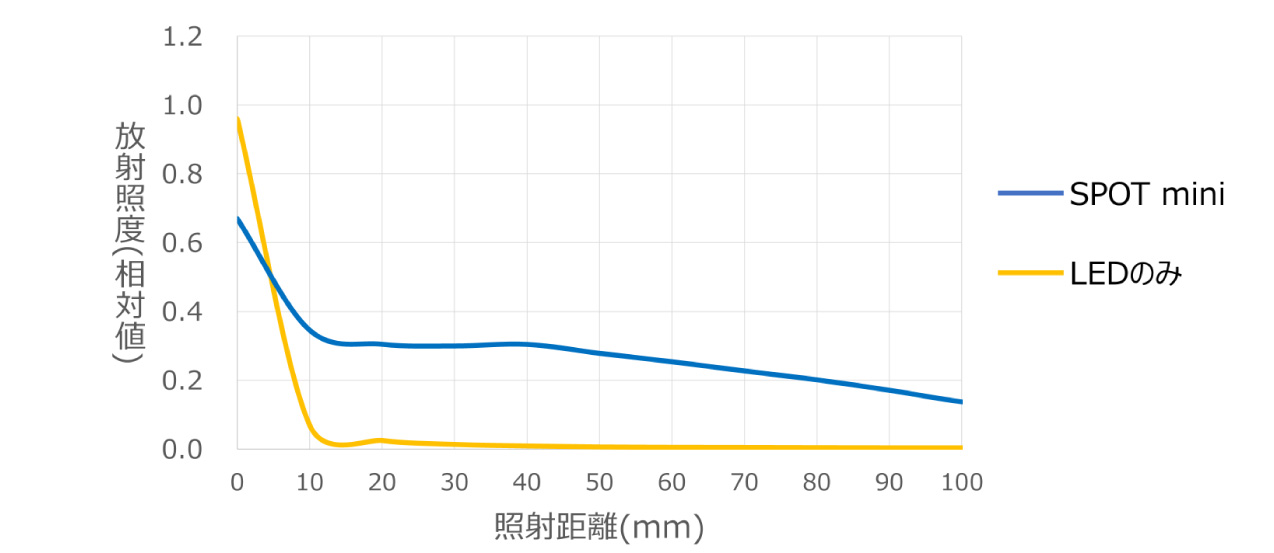

距離別放射照度
