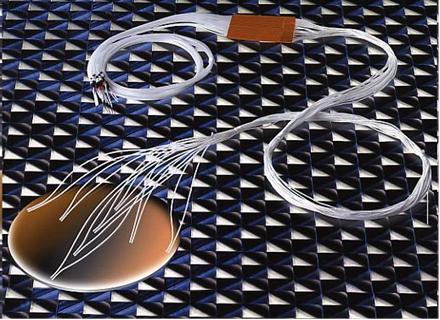

熱電対/熱電対保護管

大興製作所では、使用温度など諸条件に応じて、様々なタイプから適した熱電対を選択できます。

種類と許容差

B R S N K E J T
組み合わせ + Pt-30%Rh Pt-13%Rh Pt-10%Rh Ni-Cr-Si系 Ni-Cr系 Ni-Cr系 Fe Cu
- Pt-6%Rh Pt Pt Ni-Si系 Ni系 Cu-Ni系 Cu-Ni系 Cu-Ni系
CLASS 1 +   0〜1 100℃未満 0〜1 100℃未満 -40〜375℃未満 -40〜375℃未満 -40〜375℃未満 -40〜375℃未満 -40〜125℃未満
-   ±1℃ ±1℃ ±1.5℃ ±1.5℃ ±1.5℃ ±1.5℃ ±0.5℃
+       375〜1 000℃未満 375〜1 000℃未満 375〜800℃未満 375〜750℃未満 125〜350℃未満
-       ±0.004・|t| ±0.004・|t| ±0.004・|t| ±0.004・|t| ±0.004・|t|
CLASS 2 +   0〜600℃未満 0〜600℃未満 -40〜333℃未満 -40〜333℃未満 -40〜333℃未満 -40〜333℃未満 -40〜133℃未満
-   ±1.5℃ ±1.5℃ ±2.5℃ ±2.5℃ ±2.5℃ ±2.5℃ ±1℃
+ 600〜1700℃未満 600〜1600℃未満 600〜1600℃未満 333〜1 200℃未満 333〜1 200℃未満 333〜900℃未満 333〜750℃未満 133〜350℃未満
- ±0.0025・|t| ±0.0025・|t| ±0.0025・|t| 0.0075・|t| 0.0075・|t| 0.0075・|t| 0.0075・|t| 0.0075・|t|
CLASS 3 + 600〜800℃未満     -167〜40℃未満 -167〜40℃未満 -167〜40℃未満   -67〜40℃未満
- ±4℃     ±2.5℃ ±2.5℃ ±2.5℃   ±1℃
+ 800〜1700℃未満     -200〜-167℃未満 -200〜-167℃未満 -200〜-167℃未満   -200〜-67℃未満
- ±0.005・|t|     0.015・|t| 0.015・|t| 0.015・|t|   0.015・|t|
